تولید برق به کمک انرژی خورشیدی یکی از مطمئن‌ترین روش‌ها برای رهایی از خاموشی‌های مداوم شبکه و تأمین انرژی پایدار است. با این حال، خرید پنل‌های باکیفیت به تنهایی تضمین‌کننده دریافت حداکثر راندمان نیست. یکی از مهم‌ترین متغیرهای مهندسی در راه‌اندازی این سیستم‌ها، تعیین دقیق زاویه نصب پنل خورشیدی است. کوچک‌ترین انحراف در شیب یا جهت قرارگیری پنل‌ها می‌تواند تولید سالانه نیروگاه خورشیدی شما را بین ده تا بیست و پنج درصد کاهش دهد. در این مطلب بررسی می‌کنیم که شیب و جهت استاندارد پنل‌ها در مناطق گوناگون ایران بر چه اساسی محاسبه می‌شود.
زاویه نصب پنل خورشیدی چیست و چه تأثیری بر راندمان تولید برق دارد؟

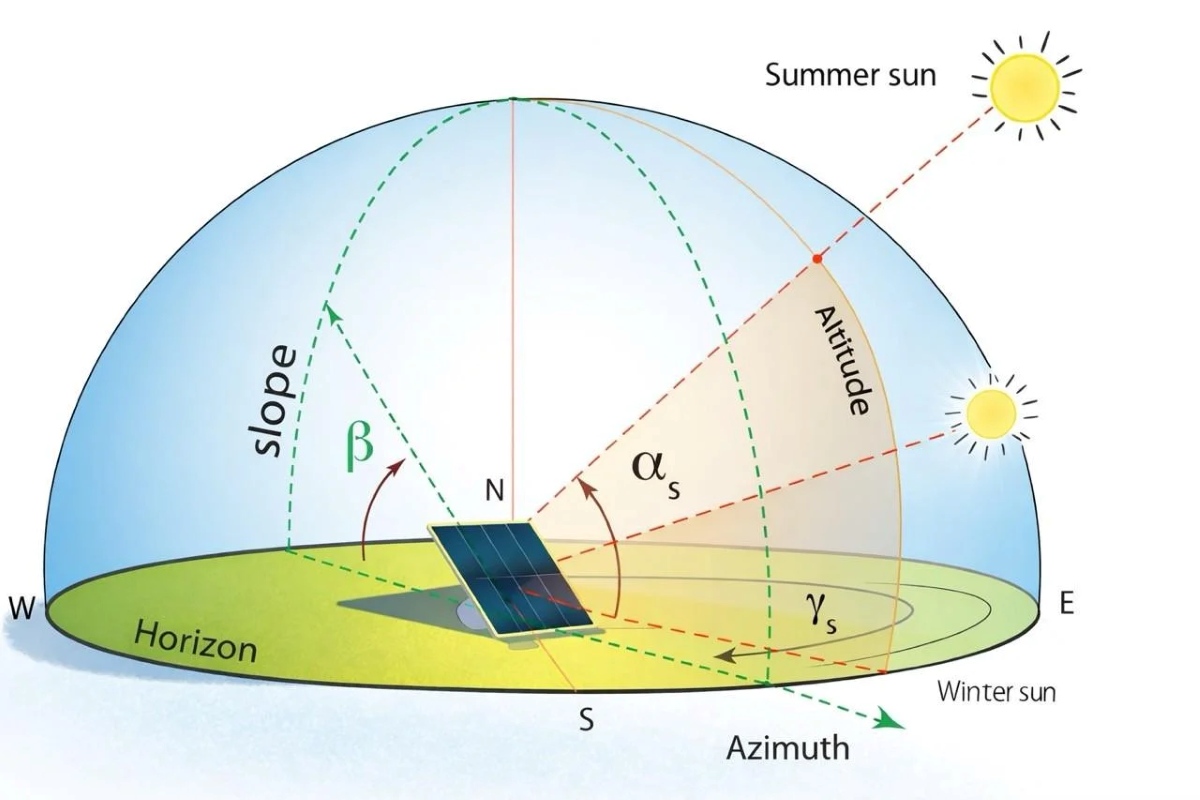

زاویه شیب که در اصطلاح مهندسی به آن تیلت گفته می‌شود، زاویه میان سطح پنل فتوولتائیک و سطح افق زمین است. هدف از تنظیم این شیب، تابش عمود پرتوهای نور خورشید به صفحات سیلیکونی در بیشترین ساعات روز است. زمانی که پرتوهای خورشید با زاویه نود درجه به پنل برخورد می‌کنند، بالاترین میزان چگالی فوتون‌ها دریافت شده و راندمان تولید سلول‌ها به اوج می‌رسد. اگر شیب پنل نامناسب باشد، بخش زیادی از نور به جای جذب، بازتاب می‌شود و انرژی الکتریکی تولیدی افت شدیدی پیدا میکند.
بهترین جهت جغرافیایی برای نصب پنل خورشیدی در ایران کدام است؟
ایران در نیمکره شمالی کره زمین واقع شده است؛ به همین دلیل خورشید همواره در طول روز مسیری متمایل به سمت جنوب را در آسمان طی میکند. در نتیجه، برای تمام نقاط کشور، بهترین جهت قرارگیری صفحات، جنوب جغرافیایی یا جنوب حقیقی است. یک نکته فنی و تجربی مهم در این زمینه، تفاوت جنوب مغناطیسی که توسط قطب‌نماهای دستی نشان داده می‌شود با جنوب جغرافیایی است. نصابان حرفه‌ای با در نظر گرفتن زاویه انحراف مغناطیسی منطقه، استراکچرها را دقیقاً رو به جنوب واقعی تراز می‌کنند تا بیشترین ساعات آفتاب‌گیری حاصل شود.
جدول زاویه مناسب نصب پنل خورشیدی در شهرهای مختلف ایران
در سازه‌های ثابت که زاویه پنل در طول سال تغییر نمی‌کند، زاویه بهینه سالانه بر اساس موقعیت جغرافیایی تنظیم می‌شود. مقادیر میانگین زاویه شیب ثابت برای برخی از شهرهای ایران به شرح زیر است:
تهران و کرج: ۳۵ درجه
مشهد: ۳۶ درجه
تبریز و اردبیل: ۳۸ تا ۳۹ درجه
اصفهان: ۳۲ درجه
شیراز: ۲۹ درجه
یزد و کرمان: ۳۰ تا ۳۱ درجه
اهواز: ۳۱ درجه
بندرعباس و کیش: ۲۶ تا ۲۷ درجه
زاهدان: ۲۹ درجه
فرمول و نحوه محاسبه زاویه شیب پنل خورشیدی بر اساس عرض جغرافیایی

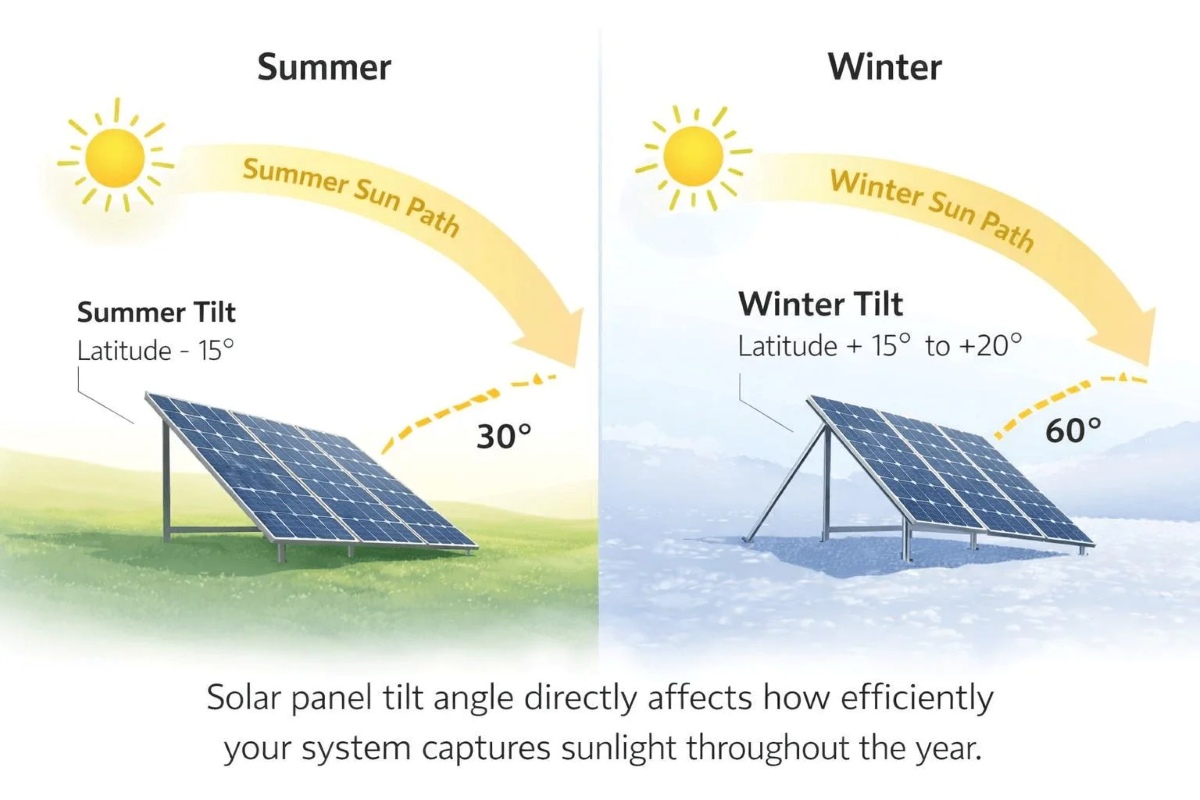

قاعده کلی برای تعیین زاویه ثابت در طول سال، برابری تقریبی شیب پنل با عرض جغرافیایی همان شهر است. با این حال، با توجه به تغییر زاویه تابش خورشید در فصول مختلف، می‌توان تنظیمات فصلی را به کار برد:
- برای ماه‌های گرم تابستان: عرض جغرافیایی منهای پانزده درجه
- برای ماه‌های سرد زمستان: عرض جغرافیایی به علاوه پانزده درجه
- برای حالت ثابت در تمام طول سال: عرض جغرافیایی ضربدر صفر ممیز نود به علاوه دو و نیم درجه
بهره‌گیری از این محاسبات دقیق در مرحله طراحی و نصب پنل خورشیدی خانگی اهمیت بالایی دارد، زیرا فضای سقف منازل محدود است و باید از هر مترمربع آن حداکثر انرژی ممکن را استخراج کرد.
تفاوت زاویه نصب در سقف‌های شیب‌دار، سقف فلت و نیروگاه‌های زمینی
محل استقرار پنل‌ها ساختار مکانیکی پایه‌ها را تعیین میکند:

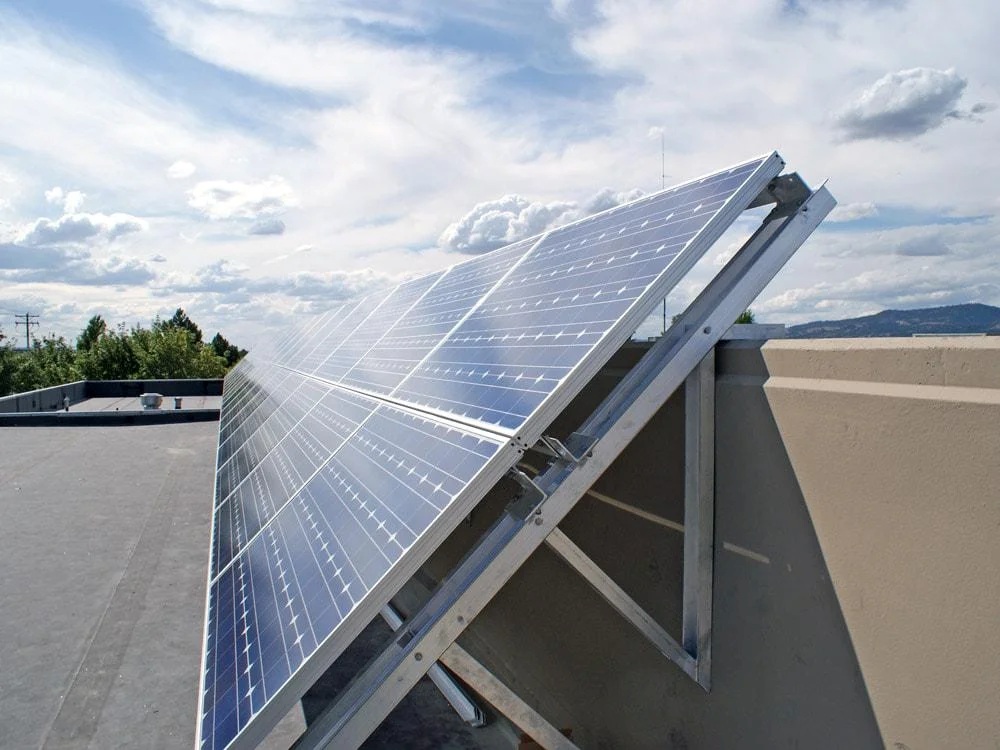

- در پشت‌بام‌های فلت و زمین‌های مسطح، استراکچرهای فلزی شیب استاندارد را با محاسبات سایه‌اندازی میان ردیف‌ها ایجاد می‌کنند.
- در سقف‌های شیب‌دار و سوله‌های صنعتی، اگر سقف رو به جنوب باشد، پنل‌ها هم‌راستا با سقف نصب می‌شوند، اما در صورت زاویه داشتن به سمت شرق یا غرب، باید از پایه‌های اصلاح‌کننده جهت و شیب استفاده شود. همچنین زاویه پنل نباید کمتر از ده تا پانزده درجه باشد تا آب باران بتواند به خودی خود گردوغبار روی شیشه را بشوید.
رایج‌ترین اشتباهات در تعیین زاویه پنل خورشیدی و افت تولید ناشی از آن
بی‌توجهی به سایه‌اندازی پنل‌های جلویی روی ردیف‌های عقبی در ساعات ابتدایی و انتهایی روز، نصب افقی پنل‌ها که مانع شست‌وشوی طبیعی باران و جمع شدن خاک در لبه پایینی قاب می‌شود و همچنین تراز نکردن پایه‌ها با خط تراز مهندسی، از خطاهای رایج است.
در کنار طراحی مکانیکی صحیح، انتخاب تجهیزات باکیفیت و متناسب با اقلیم نیز نقشی حیاتی دارد. آگاهی از عوامل فنی و بررسی قیمت پکیج خورشیدی به کارفرمایان کمک میکند تا سیستمی را انتخاب کنند که بالاترین نرخ بازگشت سرمایه و عمر مفید طولانی را ارائه دهد.
جمع‌بندی
زاویه نصب پنل خورشیدی یک فاکتور اثرگذار بر بازده اقتصادی و فنی نیروگاه‌های خورشیدی است. با تنظیم شیب مناسب بر پایه عرض جغرافیایی شهر و رعایت جهت جنوب حقیقی، می‌توان از حداکثر ظرفیت تجهیزات استفاده کرد و به برقی پایدار، بدون نوسان و اقتصادی دست یافت.
